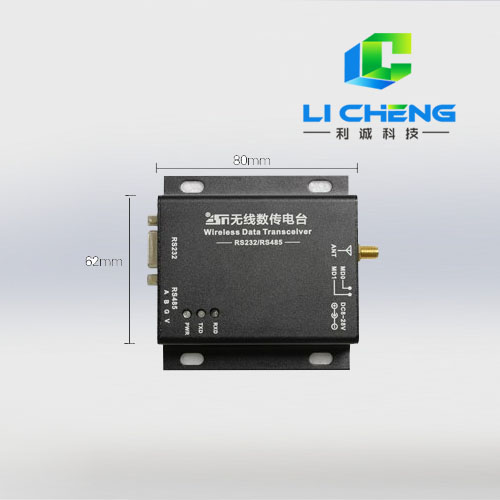

LC-WX3型電臺無線數傳模塊

器件來源

全進口元器件，產地：日本、美國、德國

生產工藝

無鉛，靜電袋包裝

接口方式

1×7×2.54mm，插件封裝，可使用萬能板和杜邦線

工作頻段

410～441MHz，1000KHz 步進，出廠默認433.0MHz

供電電壓

2.5V～5.5VDC，滿足多種系統需求；注：電源電壓小于 3.6V 輸出功率會有下降，但對接收性能影響很小。

通信電平

最大5.2V。建議與供電電壓之差小于0.3V，以降低功耗。

實測距離

約 6000m（測試條件：晴朗，空曠，最大功率，天線增益5dBi，高度大于2m，2.4K空中速率）

發射功率

最大27dBm（約500mW），4級可調（0～3），每一級增減約3dBm

空中速率

6級可調（0.3、1.2、2.4、4.8、9.6、19.2Kbps ）

休眠電流

1.5uA（MD1=1，MD0=1）

發射電流

370m A@500m W(電壓 5V)

接收電流

15mA（模式0、模式1） 最低約 30uA（模式2+2s   喚醒）

通信接口

UART 串口，8N1、8E1、8O1，從1200～115200共8種波特率

驅動方式

UART 串口可設置成推挽 /上拉、漏極開路

發射長度

內部環形 fifo 緩存 256 字節，內部自動分包發送。某些空速與波特率組合可發送無限長度數據包。

接收長度

內部環形 fifo 緩存 256 字節，內部自動分包發送。某些空速與波特率組合可發送無限長度數據包。

模塊地址

可配置65536個地址（便于組網，支持廣播和定點傳輸）

RSSI 支持

內置智能化處理，用戶無需關心

接收靈敏度

- 130dbm@2.4 K   bps（接收靈敏度和串口波特率、延遲時間無關）

天線形式

SMA天線/ 彈簧天線

工作溫度

-40～+85℃

工作濕度

10%～90% 相對濕度，無冷凝

儲存溫度

-40～+125℃
